熙诚环保4S/8S模拟量阀门执行器使用说明书

 二维码
发表时间:2019-02-20 11:39作者:熙诚环保

1、尊敬的客户:感谢您选择我们的产品,使用过程中请仔细阅读说明书。


2、产品规格:

扭    矩: ≥ 8Nm

行程时间(0-90°):4s/8s

额定电压:AC/DC 24V±10%(50/60Hz)

导线规格:0.5mm²

功    耗:运行3.6VA,待机1.7VA

控制信号:0~10V/2-10V/0-20AM/4-20AM

反馈信号:0~10V DC

定位精度:≤±3%

旋转角度:90°<机械限位于≤95°

位置指示:机械指示

保护等级:IP  40

工作环境温度: -30℃~+80℃

储存环境温度: -30℃~+70℃

使用寿命: >60000次

安装轴直径尺寸:Ф13 - Ф15.5

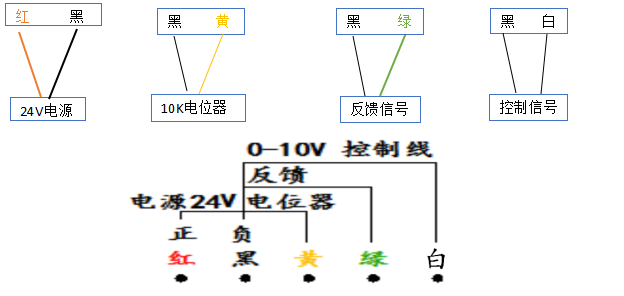

3、产品接线方式:


4、尺寸规格:


5、执行器与阀门组装样式:

<1>螺牙安装


<2>底座安装


阀门调整:红线和黑线通电,电机转动,待主轴上指针指向0,电机自动停转后,将阀门叶片调整到关闭位置,然后旋紧U型螺钉上的两个螺母将叶片主轴与机构主轴固定牢。

6、注意事项:

<1>执行器不能在潮湿的地方储存,以免长时间储存造成生锈、脱焊、短路等不良现象。

<2>执行器安装处请不要在工地上风刮雨淋、烈日暴晒,以免机构失灵。


相关产品:PP模拟量电动风阀PPS阻燃模拟量风阀
